高效过滤器检漏仪
DZ-JLY-L310
一，产品简述：

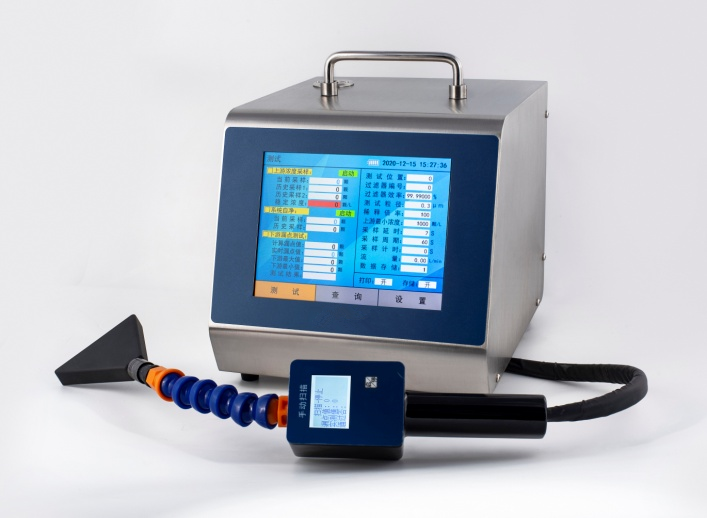

DZ-JLY-L310是一款根据ISO14644-3 B.6规范要求设计的手动扫描计数检漏仪，它专配于对风口过滤器检漏使用。DZ-JLY-L310使用简便，该仪器的最基本目的是检查和测量气溶胶的浓度，实现过滤器在线检漏。8寸彩色液晶触摸屏可实时监测到下游端的浓度变化，及对粒径范围（0.3,0.5,1.3,5,10um）进行观测。
用户只要把漏点计数值通过手持显示器的“↑”，“↓”，“扫描/停”（即确定键）三个键输入，在扫描过程中就能获得漏点的超标信息。
DZ-JLY-L310由四个部分组成，以28.3L大流量粒子计数器为本体，配合使用手持式扫描采样探头、气溶胶发生器以及稀释器。
DZ-JLY-L310符合ISO14644-3 B.6,EN1822,IEST-RP-CC001.3,C GMPs, EU GMP.相关要求。
二、性能参数：
可接受气溶胶/Test Aerosol：DEHS标配。（PAO，DOP,PSL,NaCl,KCl均可使用）
颗粒计数器最大计数浓度/Max. Concentration: 1.5×104P/L
漏点值，用手将显示器“↑”，“↓”，“确定”三个键输入。
采样流量/Sampling Volume：28.3L/min
扫描速度/Speed of Scan:建议在3～5cm/s
建议扫描口与过滤面间距：2cm～4cm
本机尺寸：长*宽*高：240*330*280mm
重量：7Kg
电源：AC220V 50Hz/DC17V （交直流两用）
三、DZ-JLY-L310高效过滤器检漏仪配置清单：
| 序号 | 部件名称 | 数量 |
| 1 | 高效过滤器检漏仪本体 | 1台 |
| 2 | 气溶胶发生器 | 1台 |
| 3 | 手动扫描装置 | 1只 |
| 4 | 稀释器 | 1台 |
| 5 | DEHS 气溶胶 | 500ml 2瓶 |
四、相关设备具体参数：

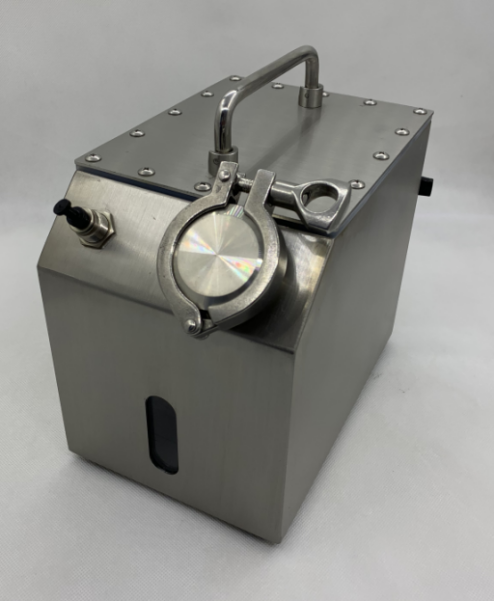

A 气溶胶发生器
Aerosol Generator
DZ-AG01型气溶胶发生器是我公司自行研制并生产的便携式冷发生气溶胶发生器，这种气溶胶发生器适用于空气流量在≤50000m3/h,可发生出最大0.5-2×1013 P/h的多分散性气溶胶。它可以满足所有小型洁净单元到大型洁净室送风系统的HEPA 过滤器测试的要求。DZ-012产生出一种连续，稳定的气溶胶粒子，并加注溶液方便。
注：需要客户自行配置压缩气泵或气源。
| 性能指标： | |
| 型号 | DZ-AG01 |
| 空气悬浮粒子输出范围 | 50 - 8,100立方英尺每分钟(1.4-229m3min) |
| 悬浮粒子浓度 |
100微克 / 升在 810立方英尺每分钟流量时; 10微克 / 升在8100立方英尺每分钟时流量时 |
| 压缩空气 | 3 到 18 立方英尺每分钟流量在20 psi下 |
| 气溶胶粒径分布 | 0.02-2um |
| 气溶胶类型 | PAO、DOP、DEHS 冷态多分散 |
| 尺寸H×W×L | 高235×宽150×长250 mm |
| 重量 (kg) | 3.6kg |
| 材质 | SUS304不锈钢 |
B 稀释器
DZ-PD01是苏州东准制造的便携式稀释器，这种稀释器可形成70-370的稀释比，它可以满足所有小型洁净单元到大型洁净室送风系统的HEPA 过滤器测试的要求。该稀释器可形成稳定的稀释比，有效地保护检漏仪。
| 性能指标： | |
| 型号 | DZ-010 |
| 稀释比 | 1：100（固定稀释比） |
| 计数流量 | 28.3L/min |
| 稀释比控制 | 流量调节方式 |
五、安装示意图：
